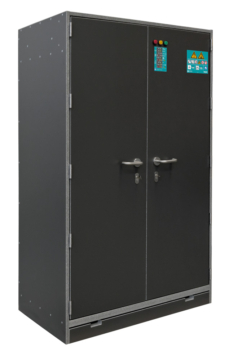

PRIOLION Premium
Lagerschrank für Lithium-Ionen-Akkus

Lagern und laden von Lithium-Ionen-Akkus

Geprüft gegen Thermal Runaway von Innen gemäß VDMA 24994

Geprüfte Feuerwiderstandsfähigkeit von 90 Minuten von außen nach innen nach VDMA 2499

Schutzklasse I/O 90 (90 Min.)

BeschreibungTechnische DetailsDownloadsOptionen & Zubehör

Feuerwiderstandsfähiger Lagerschrank, speziell entwickelt für die Lagerung und den Ladevorgang von Lithium-Ionen-Akkus.

Im Rahmen der Prüfung gemäß VDMA 24994 wurde nachgewiesen, dass der Schrank das Durchzünden von Akkus im Inneren aushält und dabei das Austreten von Flammen, Projektilen oder Splittern zuverlässig verhindert, wodurch eine Brandausbreitung unterbunden wird. Darüber hinaus wurde nachgewiesen, dass der Schrank einem 90-minütigen Brand von außen standhält.

Es ist möglich den Schrank an ein Belüftungssystem anzuschließen.

Durch einen unterfahrbaren Sockel kann der Schrank mit einem Hubwagen oder Stapler einfach bewegt und transportiert werden. Die Sockelblende kann schnell ohne Werkzeug montiert und demontiert werden. Der ortsbewegliche Schrank ist für eine frei in dem Raum stehende Aufstellung vorgesehen, kann aber ebenso an einer Wand aufgestellt werden.

Wir empfehlen die Schränke an einer ebenerdigen Stelle zu platzieren, von der aus im Schadensfall eine schnelle Evakuierung möglich ist.

PRIOLION Premium – Lagerschrank für Lithium-Ionen-Akkus

Funktion

  • Geprüfter Brandschutz
  • Geprüft gegen Thermal Runaway von Innen gemäß VDMA 24994
  • Max. Temperaturanstieg außen an keiner Temperaturmessstelle mehr als 150 K
  • Geprüfte Feuerwiderstandsfähigkeit von 90 Minuten von außen nach innen nach VDMA 24994
  • Max. Temperaturanstieg innen an keiner Temperaturmessstelle mehr als 120 K (Ausgangstemperatur von 20°C)
  • Geeignet zur Lagerung und Ladung von tragbaren Lithium-Ionen-Akkus bis 25 Kg pro Akku

Aufbau & Ausstattung

  • Lagerschrank mit hochwertiger Oberfläche innen und außen
  • Permanent selbstschließende Türen mit ölgedämpften Türschließern
  • Zweiflügelige Ausführung, zweimal Gehflügel mit Mittelsteg
  • Jede Tür mit einer Hand bedienbar
  • Schranktüren schließen aus jeder Position selbsttätig
  • Türen abschließbar mit Profilzylinder (schließanlagenfähig)
  • Inklusive technischer Entlüftung (zur Vermeidung von Wärmestau im Innenraum)
  • Verschluss der Zu- und Abluft im Brandfall, Auslösung über Thermoelement und Rauchmelder
  • Integrierter, unterfahrbarer Sockel, Höhe 100 mm mit abnehmbarer Sockelblende, somit leichter Standortwechsel möglich
  • Werkzeuglose Montage der Sockelblende
  • Sockelblende im Lieferumfang
  • Vier pulverbeschichtete Stahlböden, Traglast 75 kg/Boden
  • Integrierte flüssigkeitsdichte Bodenwanne (Stahlblech pulverbeschichtet), zur Aufnahme von evtl. entstehenden Leckagen
  • Jede Lagerebene kann mit einer Steckdosenleiste inkl. 10 Schutzkontakt-Steckdosen ausgestattet werden
  • Steckfertige Ausführung zum Anschluss an das Stromnetz
  • Standardmäßig mit Steuereinheit (optischer und akustischer Zustandsmeldung)
  • Rauchmelder im Schrankinnenraum löst im Brandfall automatisch aus
  • Akustisches und optisches Signal im Brandfall
  • Optionales Brandunterdrückungssystem
  • Zur Aufschaltung eines Signals (z.B. an eine Leitstelle) steht eine potentialfreie Schnittstelle zur Verfügung
  • Komplette Abschaltung der Stromversorgung des Schranks im Havariefall
  • Überspannungsschutz

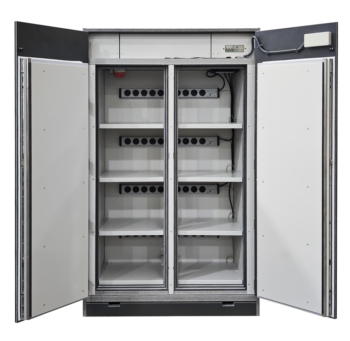

1
2
3
4
5
6
7
8
1

Integrierte Steuereinheit

2

Technische Entlüftung

3

Selbstschließende Türen

4

Stahlböden, pulverbeschichtet

5

Steckdosenleisten

6

Belüftungsöffnungen

7

Bodenwanne

8

Abnehmbare Sockelblende ohne Werkzeug, unterfahrbar

Material

Material & Oberfläche

  • Standardoberfläche CPL
  • Nichtbrennbare Platte mit Oberflächenbeschichtung, klassifiziert A2 – s1, d0: nichtbrennbar
  • Standardoberfläche Diamantgrau, ähnlich Egger U963
  • Unterschiedliche Dekoroberflächen auf Anfrage

Prüfanforderungen & Normen

  • VDMA 24994 – Klasse I/O 90 (90 Min.)

Technische Daten

  • Maße H x B x T außen 2003 x 1194 x 632 mm
  • Einfahrbreite Transportsockel 962 mm
  • Einfahrhöhe Transportsockel 96 mm
  • Leistungsaufnahme Betrieb max. 50 W
  • Nennspannung 230 V
  • Frequenz 50 Hz

Gesamtleistung Steckdosenleiste

  • Absicherung (1-phasig) 16 A
    Gesamtleistung bei 230 V 3,50 kW
    Gesamtleistung bei 400 V 11,00 kW

Ladungsenergie

  • Akku max. Ladungsenergie 8 kWh
DateinamePDFDOC
Produktbroschüre PRIOLION.pdf
Datenblatt PRIOLION Premium.pdf
Ausschreibungstext PRIOLION Premium.pdf.doc
Bedienungsanleitung PRIOLION Premium.pdf

Optionen

  • Unterschiedliche Dekoroberflächen auf Anfrage
  • Ohne Türschließer

Zubehör

  • Fernmeldemodul EBEL-GSM, Netzteil, 2x CR123 Batterien, SIM-Karte, Anschlusskabel (1 m) mit passendem Stecker fürPRIOLION
