Revisionsklappe F-Line
Typ F90-D
Revisionsklappe für Gipskartondecken
Feuerwiderstandsfähigkeit 90 Minuten
Schneller, problemloser Einbau
Revisionsklappe F-Line
Die Revisionsklappe ist für GK-Unterdecken mit Beplankungsstärken von 40 mm bis 50 mm konzipiert und erfüllt die Anforderungen der Feuerwiderstandsklasse EI90. Die Rahmen bestehen aus verschweißten Aluminiumprofilen, ergänzt durch eine rückseitige Brandschutzaufdopplung. Ein 1,5 mm breiter Luftspalt mit aufschäumender Dichtung sorgt für sicheren Abschluss.

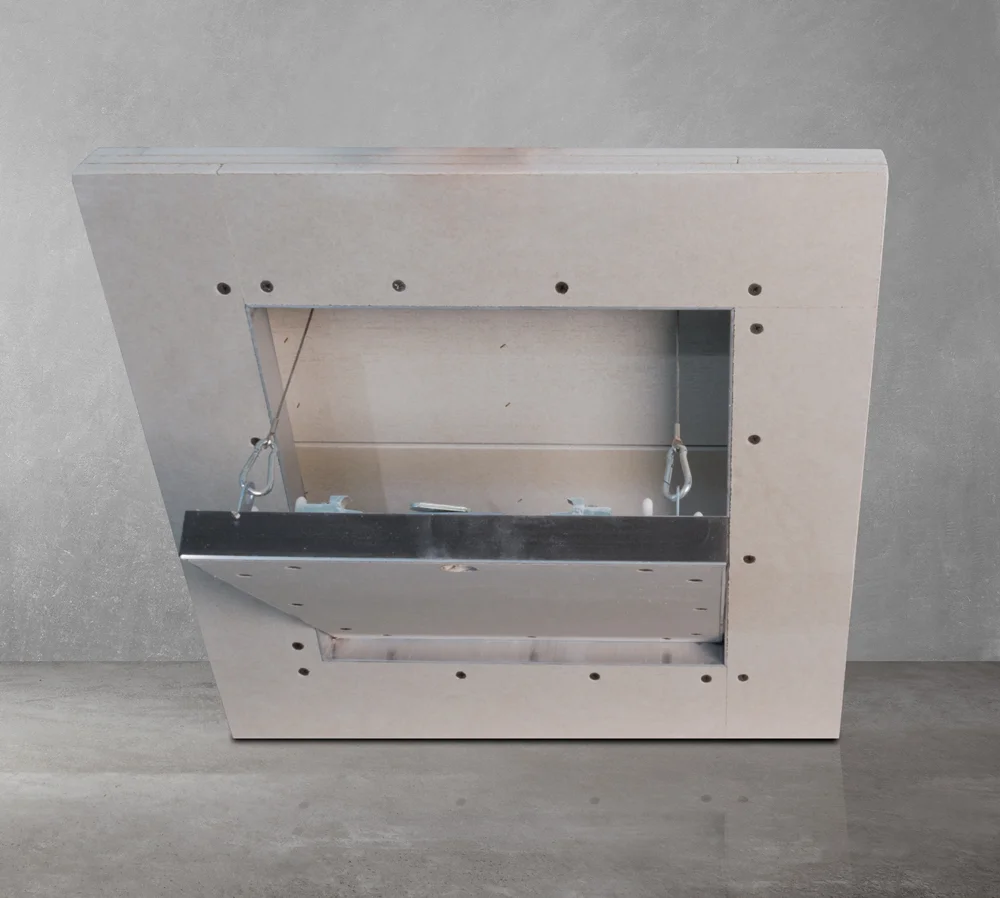

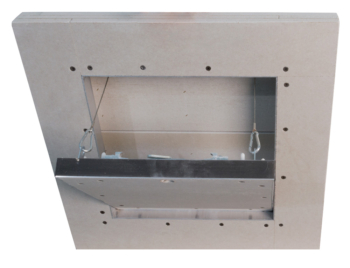

Die Fangsicherung ist nach jedem Öffnen des Türblatts wieder einzuhängen.
Revisionsklappe F-Fine Typ F30-D

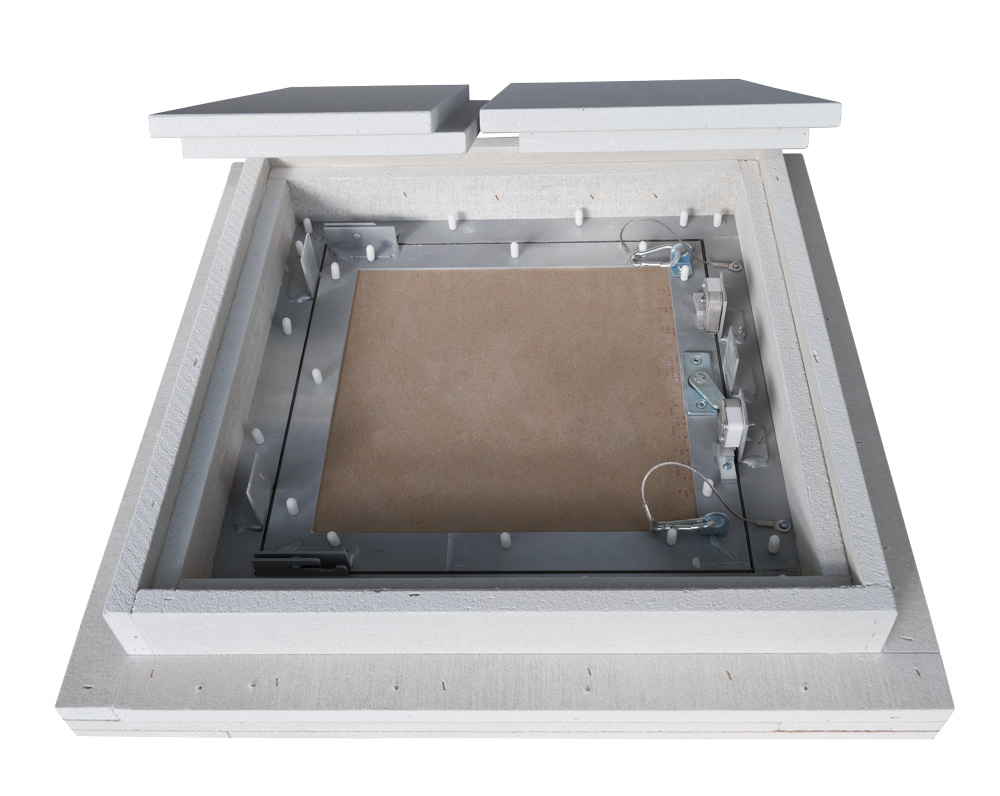

Revisionsklappe Typ F90-D Rückseite mit geöffneter Brandschutz-Aufdopplung
Funktion
- Mit allgemeiner bauaufsichtlicher Zulassung/allgemeiner Bauartgenehmigung
- Feuerwiderstandsfähigkeit 90 Minuten, feuerbeständig
- Beidseitige Brandbeanspruchung
- Europäische Klassifizierung gemäß EN 13501-2
Aufbau
- Einbau in abgehängte Unterdecken der Feuerwiderstandsklasse F 90-A mit Brandbeanspruchung von unten und/oder oben
- Schneller, problemloser Einbau
- Deckenstärken bis 50 mm
- Mit Fangsicherung
- Verschluss mittels Vierkantschloss (VK), Rundzylinder-Hebelschloss (Z) und Profilzylinderschloss (PZ)
- Umlaufende Brandschutzdichtungen, selbstaufschäumend im Brandfall
Revisionsklappe Typ F90-D, Rückseite ohne Brandschutz-Aufdopplung
Revisionsklappe Typ F90-D, Rückseite mit geschlossener Brandschutz-Aufdopplung
Lieferumfang
- Revisionsklappe
- Befestigungsmaterial
