Revisionsklappe F-Line
Typ F90-MW

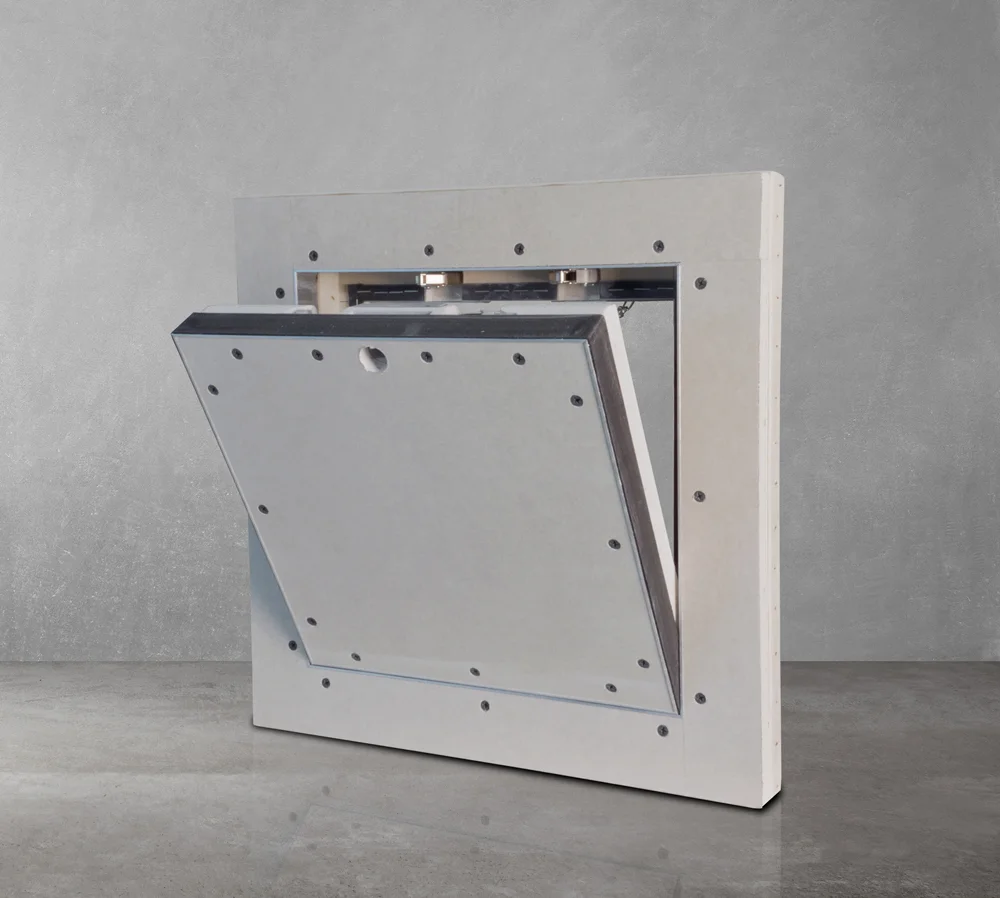

Revisionsklappe für Massivwände
Feuerwiderstandsfähigkeit 90 Minuten
Revisionsklappe nachträglich bearbeitbar
Revisionsklappe F-Line
Die Revisionsklappe für Massiv- und Trennwände der Feuerwiderstandsklasse I90 ist für den Laibungseinbau konzipiert. Sie besteht aus verschweißten Aluminiumprofilen mit Gipskartoneinlage und einer rückseitigen Brandschutzaufdopplung, die den geforderten Schutz sicherstellt. Ein umlaufender Luftspalt von 1,5 mm mit aufschäumender Dichtung schützt die Öffnung zuverlässig.
Die Fangsicherung muss nach jedem Öffnen des Türblatts wieder eingehängt werden. Die Befestigung erfolgt über die mitgelieferten Mauerwerkslaschen.

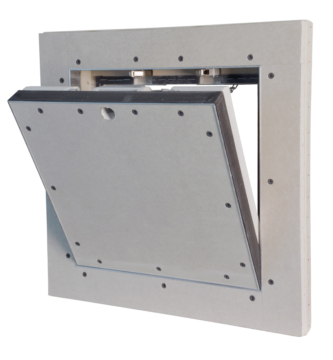

Revisionsklappe F-Fine Typ F90-MW

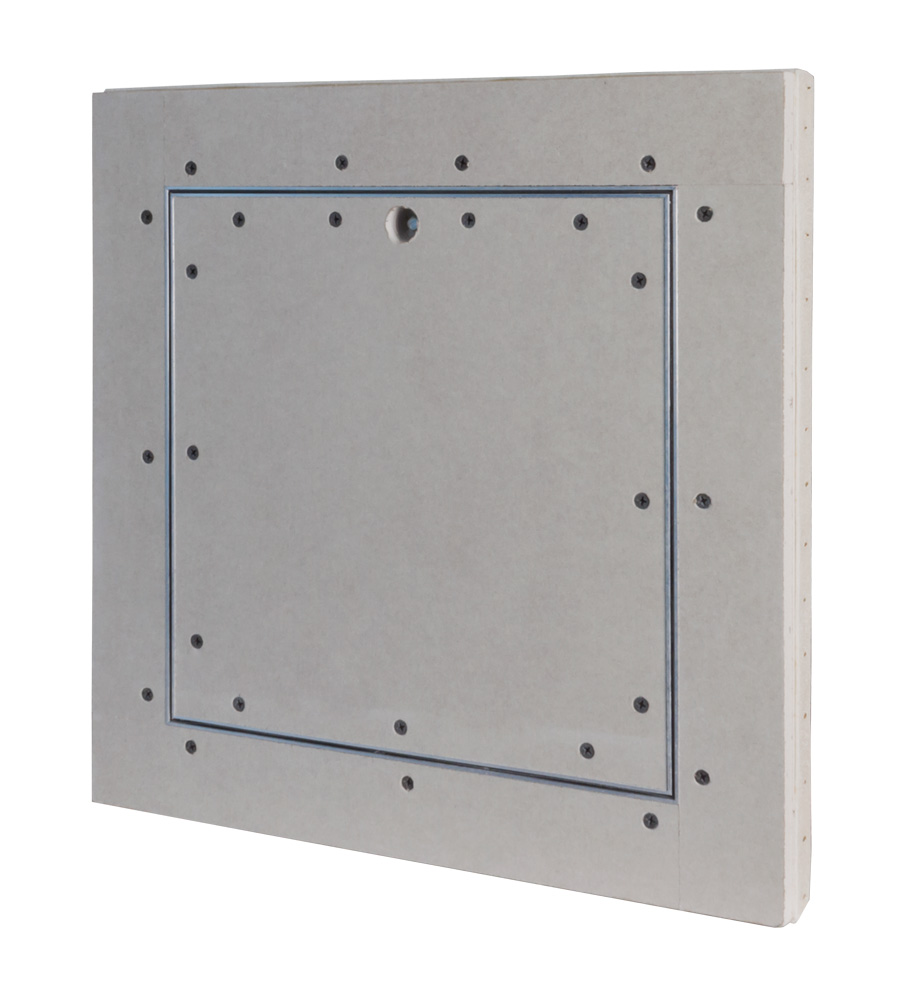

Revisionsklappe Typ F90-MW geschlossen, Vierkantverschluss
Funktion
- Mit allgemeiner bauaufsichtlicher Zulassung/allgemeiner Bauartgenehmigung
- Feuerwiderstandsfähigkeit 90 Minuten, feuerhemmend I90 / EI90
- Rauchschutz
- Dichtschließend
Aufbau
- Mit umlaufendem Montagerahmen, 57 mm breit
- Flächenbündige Montage in Massivwänden oder Massivwandkonstruktionen
- Einbau in beidseitig beplankte Installationsschächte mit vollständiger Laibungsbekleidung
- Schneller, problemloser Einbau
- Mit Fangsicherung
- Revisionsklappe kann gestrichen bzw. verputzt werden
- Umlaufende Brandschutzdichtungen, selbstaufschäumend im Brandfall
- Verschluss mittels Vierkantschloss (VK), Rundzylinder-Hebelschloss (Z) und Profilzylinderschloss (PZ)
- Herausnehmbares Türblatt
Revisionsklappe F-Fine Typ F90-MW, Rückseite
Revisionsklappe F-Fine Typ F90-MW, Klappe aushängbar
Lieferumfang
- Revisionsklappe
- Befestigungsmaterial
