Revisionsklappe F-Line
Typ F90-SW
Revisionsklappe für GKF-Schachtwände I90/EI90
Flächenbündige Montage
Revisionsklappe kann gestrichen oder verputzt werden
Revisionsklappe F-Line
Für erhöhte Brandschutzanforderungen bietet die Revisionsklappe vom Typ F90 eine Gipskartoneinlage in Stärken von 40 mm bis 50 mm.
Die Rahmen bestehen aus verschweißten Aluminiumprofilen, ergänzt durch eine rückseitige Brandschutzaufdopplung, die den geforderten Feuerwiderstand sicherstellt. Ein 1,5 mm breiter Luftspalt mit aufschäumender Brandschutz-Dichtung schützt die Revisionsöffnung zuverlässig.
Die Fangsicherung ist nach jedem Öffnen des Türblatts wieder einzuhängen.

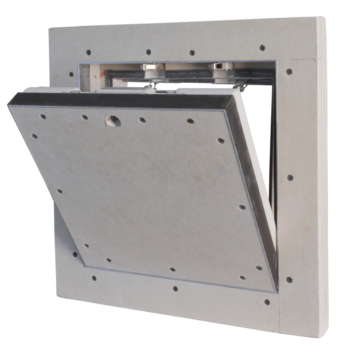

Revisionsklappe F-Fine Typ F90-SW
Revisionsklappe F-Fine Typ F90-SW, geschlossen
Funktion
- Mit allgemeiner bauaufsichtlicher Zulassung/allgemeiner Bauartgenehmigung
- Feuerwiderstandsfähigkeit 90 Minuten, feuerbeständig I90/EI90
- Rauchschutz
- Dichtschließend
Aufbau
- Mit umlaufendem Montagerahmen, 55 mm breit
- Flächenbündige Montage in Installationsschächte/-wände mit einseitiger 40 mm, 45 mm oder 50 mm Beplankung (I90/EI90)
- Flächenbündige Montage in Installationsschächte/-wände mit beidseitiger 25 mm Beplankung (I90/EI90)
- Schneller, problemloser Einbau
- Mit Fangsicherung
- Revisionsklappe kann gestrichen bzw. verputzt werden
- Umlaufende Brandschutzdichtungen, selbstaufschäumend im Brandfall
- Verschluss mittels Vierkantschloss (VK), Rundzylinder-Hebelschloss (Z) und Profilzylinderschloss (PZ)
- Herausnehmbares Türblatt
Revisionsklappe F-Fine Typ F90-SW, Rückseite
Revisionsklappe F-Fine Typ F90-SW, Klappe aushängbar
Lieferumfang
- Revisionsklappe
- Befestigungsmaterial
