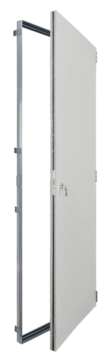

PRIODOOR ETX A
Flächenbündiger Einbau mit Anputzkante

Preiswerter Revisionsöffnungsverschluss für GKF-Schachtwänden

Leichte Montage

Flächenbündiger Einbau

Beschreibung

Flächenbündig in GKF-Schachtwänden einbaubarer Revisionsöffnungsverschluss ohne sichtbaren Rahmen. Die verschließbare, dichtschließende Tür mit einputzbarer Aluminiumzarge eignet sich für kleine bis große revisionsgerechte Abschottungen von Installationsschächten und zur Abschottung von Messeinrichtungen und Verteilern in Flucht- und Rettungswegen. Einfacher und schneller Einbau für leichten Schachtzugang. Der Abschluss ist umlaufend dichtschließend und bietet eine Feuerwiderstandsfähigkeit über 30/90 Minuten.

Funktion

  • Feuerwiderstandsfähigkeit 30/90 Minuten, feuerhemmend/feuerbeständig
  • EI 30 i->o, EI 90 i->o Klassifizierung
  • Rauchschutz
  • Dichtschließend

Aufbau

  • Revisionsöffnungsverschluss mit hoher mechanischer Beständigkeit
  • Flächenbündige Montage in Schachtwand GKF, 2 x 20 mm oder 2 x 25 mm beplankt
  • Bautiefe 100 mm in Metallständerprofil
  • Einflügelige Ausführung, Türanschlag DIN rechts
  • Umlaufende Aluminiumzarge mit Anputzkante
  • Umlaufende Rauch- und Brandschutzdichtungen, im Brandfall selbsttätig aufschäumend
  • Tür in den Rahmen einschlagend, Öffnungswinkel ca. 180°
  • Verriegelung mit Profilhalbzylinder

Material

Materialgüte

  • Nichtbrennbare Platte mit Oberflächenbeschichtung, Klassifizierung A2 – s1, d0
  • Standardoberfläche CPL
  • Standardfarbe lichtgrau – ähnlich RAL 7035, Kanten und Fasen dunkel abgesetzt

Maße-Zeichnung

Lieferumfang

  • Türblatt mit Edelstahlscharnieren und Schlosskasten
  • Aluminiumzarge, Eckverbinder, Brandschutz- und Rauchschutzdichtung
  • Profilhalbzylinder
  • Drehanker und Befestigungslasche, Montageklötze

Montagedetails

Einbau PRIODOOR ETX A in Schachtwand GKF, einseitig beplankt

* Mind. 2 x 12,5 mm mit Herstellererklärung

Einbau PRIODOOR ETX A in Schachtwand GKF, beidseitig beplankt

Einbau PRIODOOR ETX A in Schachtwand GKF, einseitig beplankt

Einbau PRIODOOR ETX A in Schachtwand GKF, beidseitig beplankt

DateinamePDFDOC
Katalogauszug.pdf
Ausschreibungstext PRIODOOR ETX A 30 Minuten .pdf
.doc
Ausschreibungstext PRIODOOR ETX A 90 Minuten .pdf
.doc
Montageanleitung PRIODOOR ETX-A .pdf
  • Schließzylinderrosette
  • Senatsschlos, Profilhalbzylinder
  • Senatsschlüssel, Kreuzbartschlüssel für Senatsschloss
  • Profilhalbzylinder (gleich-/verschiedendschließend)
