PRIODOOR ETX

Revisionsöffnungsverschluss universell

Eine Revisionstür für viele Wandarten

Universell einsetzbar

Feuerwiderstandsfähigkeit 30/90 Minuten

Rauchschutz und Dichtschließend

Abschließbar durch Profilhalbzylinder

  • Geprüft entsprechend deutscher Industrienorm
  • PRIORIT Bauteile sind deklariert für den Bereich Green Buildung nach DGNB.
  • Geprüft entsprechend harmonisierter europäischer Norm
  • PRIORIT Bauteile sind deklariert für den Bereich Green Buildung nach LEED.
  • Baustoffe/Bauteile und/oder Bauarten mit allgemeinem bauaufsichtlichem Prüfzeugnis (abP) oder allgemeiner bauaufsichtlicher Zulassung (abZ) . Die Herstellung der Produkte wird bauaufsichtlich überwacht.
  • PRIORIT Standard Dekoroberflächen sind unempfindlich gegen alle im Haushalt üblichen Reinigungsmittel
  • PRIORIT Produkte sind geeignet zur Herstellung einer Feuerwiderstandsfähigkeit von 90 Minuten
  • PRIORIT Produkte sind geeignet zur Herstellung einer Feuerwiderstandsfähigkeit von 30 Minuten
  • PRIORIT Bauteile und Verbundstoffe sind inklusive Oberfläche geprüft und klassifiziert nach EN 13501-1: nichtbrennbarer Baustoff der Klasse A2 – s1, d0
  • PRIORIT Bauteile verfügen über eine elastische Rauchschutzdichtung und über eine im Brandfall selbstaufschäumende Brandschutzdichtung

Beschreibung

Universell einsetzbarer, dichtschließender Revisionsöffnungsverschluss zur flächenbündigen Montage in der Schachtwand oder Verbauung auf der Schachtwand. Der einflügelig und zweiflügelig lieferbare Abschluss eignet sich zur großformatigen revisionsgerechten Abschottung von Installationsschächten und zur Abschottung von Messeinrichtungen und Verteilern in Flucht- und Rettungswegen. Der Abschluss ist rauchdicht und bietet eine Feuerwiderstandsfähigkeit über 30/90 Minuten.

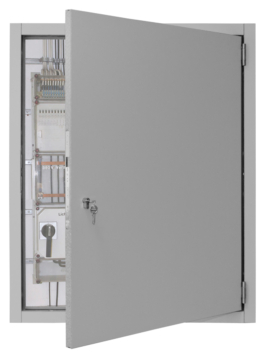

Bild 6 Revisionsöffnungsverschluss PRIODOOR ETX

Bild 7 Anwendungsbeispiel: 1-flügelige Revisionstür PRIODOOR ETX, flächenbündig eingebaut

Funktion

  • Feuerwiderstandsfähigkeit 30/90 Minuten, feuerhemmend/feuerbeständig
  • EI 30 i→o; EI 90 i→o Klassifizierung
  • Rauchschutz
  • Dichtschließend

Aufbau

  • Revisionsöffnungsverschluss mit hoher mechanischer Beständigkeit
  • Montage wahlweise in die Wand oder auf die Wand
  • GKF-Aufwand-Montage bis 1.200 mm x 1.200 mm möglich
  • Ein- und zweiflügelige Ausführung
  • Umlaufende Blockzarge 55 mm breit, 42 mm tief
  • Umlaufende Rauch- und Brandschutzdichtungen, im Brandfall selbsttätig aufschäumend
  • Tür in den Rahmen einschlagend, Öffnungswinkel ca. 180°
  • Ein- bis Dreifallenschloss, je nach Türhöhe
  • Verriegelung mit Profilhalbzylinder
  • Türanschlag DIN rechts

Bild 8 Umlaufende Rauch- und Brandschutzdichtungen, im Brandfall selbsttätig aufschäumend

Bild 9 Baustoff mit Oberflächenbeschichtung

Materialgüte

  • Baustoff mit Oberflächenbeschichtung nichtbrennbar, Klassifizierung A2 – s1, d0
  • Standardoberfläche CPL
  • Standardfarbe lichtgrau – ähnlich RAL 7035, Kanten und Fasen dunkel abgesetzt

Maße-Zeichnung

Abmessungen für individuelle Größen

tabelle abmessungen individuelle groessen

zeichnung priodoor etx abmessungen 01

PRIODOOR ETX - Flächenbündiger und mittiger Einbau

zeichnung priodoor etx abmessungen 02

PRIODOOR ETX-AW - Montage auf der Wand

zeichnung priodoor etx dreiseitig abmessunge 01

PRIODOOR ETX (ETX-3S-SAF) – mit dreiseitiger Zarge und absenkbarer Bodendichtung

zeichnung priodoor etx dreiseitig abmessunge 02

PRIODOOR ETX (ETX-3S-AW-SAF) mit dreiseitiger Zarge – Montage auf der Wand

zeichnung priodoor mit wandung 01

Ein- und zweiflügelige Ausführung – Auf den Boden stehend; Frontansicht und Draufsicht

zeichnung priodoor mit wandung 02

Ein- und zweiflügelige Ausführung – An der Wand hängend; Frontansicht und Draufsicht

Lieferumfang

  • PRIODOOR ETX als Bausatz
  • Befestigungsmaterial

Montagedetails

einbaudetails priowall wandsystem

einbaudetails gkf schachtwand

einbaudetails gkf leichtbauwand

einbaudetails massivwand 01

einbaudetails massivwand 02

Dateiname
PDF
DOC
Katalogauszug PRIODOOR ETX
.pdf
Ausschreibungstexte PRIODOOR ETX 90 Minuten
.pdf
.doc
Ausschreibungstexte PRIODOOR ETX 30 Minuten
.pdf
.doc
Montageanleitung PRIODOOR ETX
.pdf
  • Alle PRIORIT Oberflächen

option glas in tuerF 30/F 90 Glas im Türflügel



  • Türdrückergarnitur Edelstahl; 1 Drückerlochteil, 1 Drückerrosette, Wechselstift 8 x 62 mm, Reduzierhülse 9/8 mm, PZ Rosette, für rechte Türen (ETX)
  • Schließzylinderosette einseitig
  • Schwenkhebel V4A 1.4571, incl. Vierkant 9 mm
  • Klappring-Drehgriff V2A incl. Vierkant 9 mm (80 mm Durchmesser)
  • Profilhalbzylinder 30/10, Senatsschließung, inkl. 2 Kreuzbartschlüssel 75 mm
  • Profilhalbzylinder gleichschließend ohne Rosette



Variante: PRIODOOR ETX mit Wandung

produktbild priodoor etx mit wandung

Aufbau wie PRIODOOR ETX Revisionsöffnungsverschluss
Vierseitige Wandung zur Wandmontage (Tiefe max. 300 mm)*
Dreiseitige Wandung zum Aufbau auf Rohfußboden
(Kombination mit PRIOWALL und PRIOCEIL)
Mit Kabelschott(s) oben und/oder unten auf Anfrage

Einbaudetails priodoor etx mit wandung 01

PRIODOOR ETX mit Wandung für 1- und 2-flügelig mit Feuerwiderstandsfähigkeit 30 Minuten, sowie 1-flügelig mit Feuerwiderstandsfähigkeit 90 Minuten

Einbaudetails priodoor etx mit wandung 02

PRIODOOR ETX mit Wandung, Zweiflügelige Ausführung mit Feuerwiderstandsfähigkeit 90 Minuten

montagedetail priodoor etx mit wandung 01

Detail A

montagedetail priodoor etx mit wandung 02

Detail B
