PRIODOOR RTH

gemäß Muster-Hochhaus-Richtlinie

Erfüllt Anforderungen der Muster-Hochhaus-Richtlinie

Einflügeliger Revisionsöffnungsverschluss

Zur Montage in Massivwänden

Selbstschließung

  • Geprüft entsprechend harmonisierter europäischer Norm
  • Baustoffe/Bauteile und/oder Bauarten mit allgemeinem bauaufsichtlichem Prüfzeugnis (abP) oder allgemeiner bauaufsichtlicher Zulassung (abZ) . Die Herstellung der Produkte wird bauaufsichtlich überwacht.
  • PRIORIT Standard Dekoroberflächen sind unempfindlich gegen alle im Haushalt üblichen Reinigungsmittel
  • PRIORIT Produkte sind geeignet zur Herstellung einer Feuerwiderstandsfähigkeit von 90 Minuten
  • PRIORIT Produkte sind geeignet zur Herstellung einer Feuerwiderstandsfähigkeit von 30 Minuten
  • PRIORIT Bauteile und Verbundstoffe sind inklusive Oberfläche geprüft und klassifiziert nach EN 13501-1: nichtbrennbarer Baustoff der Klasse A2 – s1, d0
  • PRIORIT Bauteile verfügen über eine elastische Rauchschutzdichtung und über eine im Brandfall selbstaufschäumende Brandschutzdichtung

Beschreibung

Universell einsetzbarer, rauchdichter Revisionsöffnungsverschluss zur Montage in unterschiedlichen Massivwandarten. Der einflügelige Revisionsabschluss eignet sich als großformatiger Abschluss von Revisionsöffnungen in feuerwiderstandsfähigen Installationsschächten und bietet somit die Möglichkeit einer bestmöglichen Zugänglichkeit der technischen Installationen. Die Anforderung an Revisionsabschlüsse gemäß Muster-Hochhaus-Richtlinie hinsichtlich Feuerwiderstandsfähigkeit, Rauchdichtigkeit und Selbstschließung werden erfüllt.

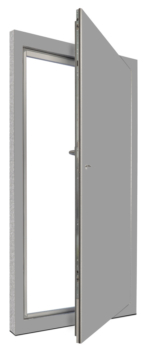

Produktbild PRIODOOR RTH

Obentürschließer innen gemäß Zusatzanforderungen aus der Muster-Hochhaus-Richtlinie

Funktion

  • Feuerwiderstandsfähigkeit 30 oder 90 Minuten, feuerhemmend/feuerbeständig
  • Einhaltung der max. Temperaturerhöhung gemäß DIN 4102 Teil 11 – 180 K
  • Rauchdicht
  • Selbstschließend
  • Geprüft Brand von innen und außen
  • Nichtbrennbar inkl. Dekoroberfläche A2 - s1, d0
  • Schalldämm-Maß größenabhängig bis zu 37 dB

Aufbau

  • Einflügliger Revisionsöffnungsverschluss
  • Mit Obentürschließer innenliegend, gemäß Zusatzanforderung aus der Muster-Hochhaus-Richtlinie (MHHR)
  • Öffnungswinkel bis zu 120°
  • Profilhalbzylinder, flächenbündig eingelassen – von außen abschließbar
  • Stangenscharnier in Edelstahl
  • Türanschlag DIN rechts
  • Umlaufende Blockzarge

Material PRIODEK H

Materialgüte

  • Nichtbrennbare Platte mit Oberflächenbeschichtung, klassifiziert A2 – s1, d0
  • Standardoberfläche Schichtstoff
  • Standardfarbe lichtgrau – ähnlich RAL 7035, Kanten und Fasen dunkel abgesetzt

Maße-Zeichnung

zeichnung priodoor rth

Lieferumfang

  • PRIODOOR RTH als Bausatz
  • Handschlaufe, schwarz

Verarbeitung

  • Flächenbündige Montage
  • Einbau in Massivwände
  • Fußbodengleicher oder erhöhter Einbau
  • Montagefertig ab Werk
  • Vorgezogene Montage (max. 20 mm) zum Herstellen einer einheitlichen Putzfläche

Montagedetails

detail wandanschluss priodoor rth

Einbaudetail Wandanschluss, flächenbündige Montage



detail wandanschluss priodoor rth vorgezogen

Einbaudetail Wandanschluss, vorgezogene Montage

Dateiname
PDF
DOC
Datenblatt PRIODOOR RTH
.pdf
Prospekt Revisionsöffnungsverschluss PRIODOOR RTH
.pdf
Montageanleitung PRIODOOR RTH
.pdf
Ausschreibungstext PRIODOOR RTH - 30 Minuten
.pdf
.doc
Ausschreibungstext PRIODOOR RTH - 90 Minuten
.pdf
.doc

optionen weitere farben

Koffer mit nichtbrennbarem Unterlegmaterial

Unterlegmaterial als Einzelset im Beutel



Optionen

  • Verschiedene PRIORIT Oberflächen
  • Grundierfolie, bauseitiger Anstrich möglich
  • Aludekor
  • Befestigungsmaterial
  • Automatik-Mehrfachverriegelung mit Panikfunktion E
