PRIORIT Revisionsöffnungsverschlüsse

Großformatiger Zugang für die technische Gebäudeausrüstung (TGA)

PRIORIT Revisionsöffnungsverschlüsse lassen fast keine Wünsche offen.

Damit Gebäude sicher verlassen und evakuiert werden können, müssen sie nach dem Baurecht über sichere Rettungswege verfügen. Speziell für Installationsschächte regelt die Muster- Leitungsanlagen-Richtlinie (MLAR) deren Ausgestaltung insbesondere die der Revisionsöffnungsverschlüsse.

Hierbei gibt es drei wesentlichen Anforderungen an Abschlüsse von Öffnungen in Installationsschächten:

Feuerwiderstandsfähigkeit
Nichtbrennbarkeit
Dichtschließend

Bei der Auswahl und Ausführung von Abschlüssen für Installationsschächte sollte man daher Bauteile einsetzen, die speziell dafür vorgesehen und zugelassen sind, wie die Revisionsöffnungsverschlüsse von PRIORIT.

Wir bieten Ihnen eine große Auswahl an Revisionsöffnungsverschlüssen für verschiedene Wandarten, in unterschiedlichen Größen, ein- und zweiflügeligen Ausführungen, Feuerwiderstandsfähigkeit 30 oder 90 Minuten und das alles in einer großen Auswahl an Oberflächen.

Ein- oder zweiflügelige Revisionsabschlüsse, auch Revisionsverschlüsse, Revisionsklappen oder Revisionstüren (manchmal auch Brandschutztüren) genannt, dienen als Abschluss einer Revisionsöffnung in einem feuerwiderstandsfähigen Installationsschacht im Inneren einer baulichen Anlage. Die Revisionsabschlüsse verhindern im eingebauten und geschlossenen Zustand im Falle eines Brandes den Durchtritt von Feuer und Rauch vom Schachtinneren nach außen über mindestens 30 bzw. 90 Minuten.

Somit können Sie für jeden Anwendungsfall einen sicheren und regelkonformen Abschluss von Öffnungen in Installationsschächten gewährleisten.

Bild einer flächenbündig eingebauten Revisionstür – brandschutztechnische Abschottung einer Elektroverteilung

Für Elektroverteiler

Bild einer flächenbündig eingebauten Revisionstür – brandschutztechnische Abschottung von Rohrleitungen

Für Rohrleitungen

Bild einer flächenbündig eingebauten Revisionstür – brandschutztechnische Abschottung von Klimatechnik

Für Klimatechnik

REGELKONFORME REVISIONSÖFFNUNGSVERSCHLÜSSE FÜR SCHÄCHTE

Revisionsöffnungsverschlüsse sind Abschlüsse von Revisionsöffnungen in feuerwiderstandsfähigen Installationsschächten im Innenbereich von baulichen Anlagen.

In Installationsschächten verhindern sie bei Brandeinwirkung von innen nach außen den Durchtritt von Feuer und Rauch durch die Revisionsöffnung. Verschlüsse von Revisionsöffnungen sind Bestandteil der Installationsschächte und -kanäle und in Verbindung mit diesen zu beurteilen.

Revisionsöffnungsverschlüsse müssen gemäß den Anforderungen der MLAR:

eine Feuerwiderstandsfähigkeit über 30 oder 90 Minuten besitzen,
aus nichtbrennbaren Baustoffen bestehen,
umlaufend dicht schließen.

Darüber hinaus bestehen folgende Anforderungen gemäß DIN 4102-11 an Installationsschächte sowie Abschlüsse ihrer Revisionsöffnungen:

Abschlüsse ihrer Revisionsöffnungen:

Revisionsöffnungsverschlüsse dürfen von außen nur mit besonderem Werkzeug oder Schlüssel (kein Türdrücker) oder ähnlichem zu öffnen sein,
Abschlüsse von begehbaren Revisionsöffnungen müssen von innen leicht zu öffnen sein, z.B. mit Türdrücker
Bei der Brandprüfung dürfen sich Revisionsöffnungsverschlüsse außerhalb des Brandraumes auf der Außenseite – um nicht mehr als 140 K im Mittel und an keiner Stelle um mehr als 180 K über die Anfangstemperatur erwärmen.

PRIORIT Vorteile
PRIORIT Vorteile

– Serienmäßig abschließbar mit DIN-Profilzylinder
– Nachweise in vielen Wandarten
– Unterschiedlichste Abmessungen, von klein bis groß
– Unauffälliger, flächenbündiger Einbau
– Designvielfalt, von Unifarben bis edle Oberflächen
PRIORIT Sicherheit
PRIORIT Sicherheit

– Feuerwiderstandsfähigkeit über
30 oder 90 Minuten
– Umlaufend dichtschließend
– Nichtbrennbare Brandschutzplatte,
klassifiziert A2 – s1, d0
– Verwendbarkeitsnachweis als
Revisionsöffnungsverschluss
– Zugriffsschutz durch PZ-Schließzylinder/-anlage

Für jede Bausituation die optimale Brandschutzlösung

Kombinieren Sie einfach Ihre bevorzugte Wandart mit PRIORIT Revisionsöffnungsverschlüssen zu der für Sie besten und wirtschaftlichsten Lösungen zur Errichtung von Installationsschächten.

Anwendungsbeispiele

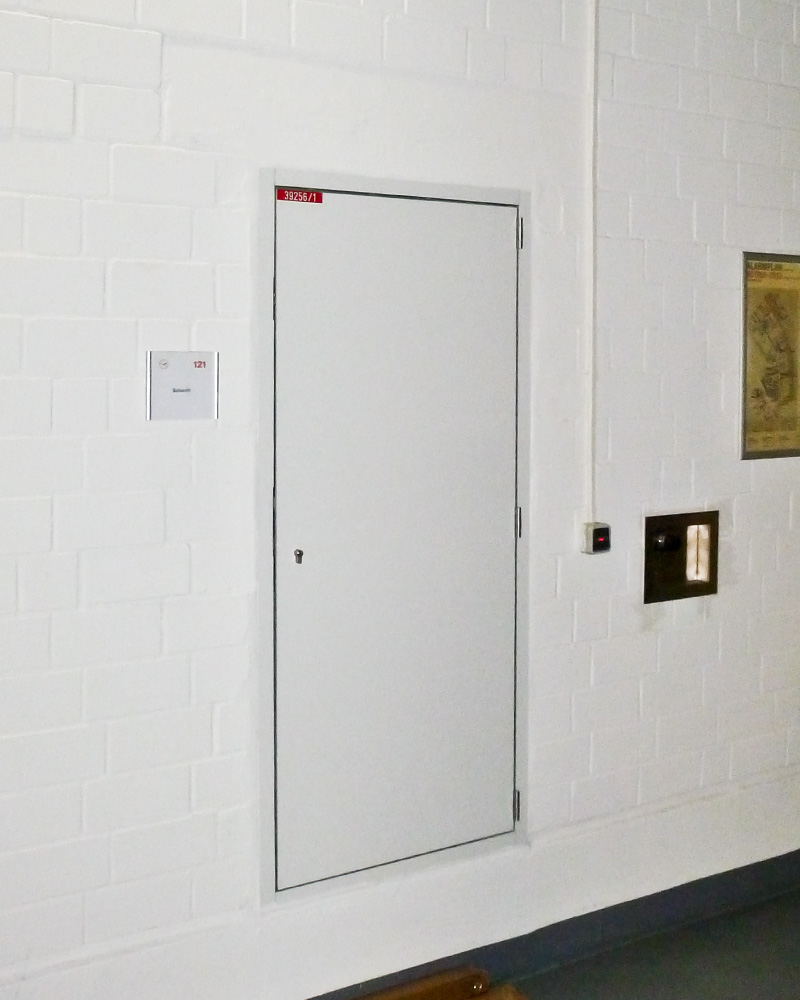

Revisionsabschluss eingebaut in einer Massivwand

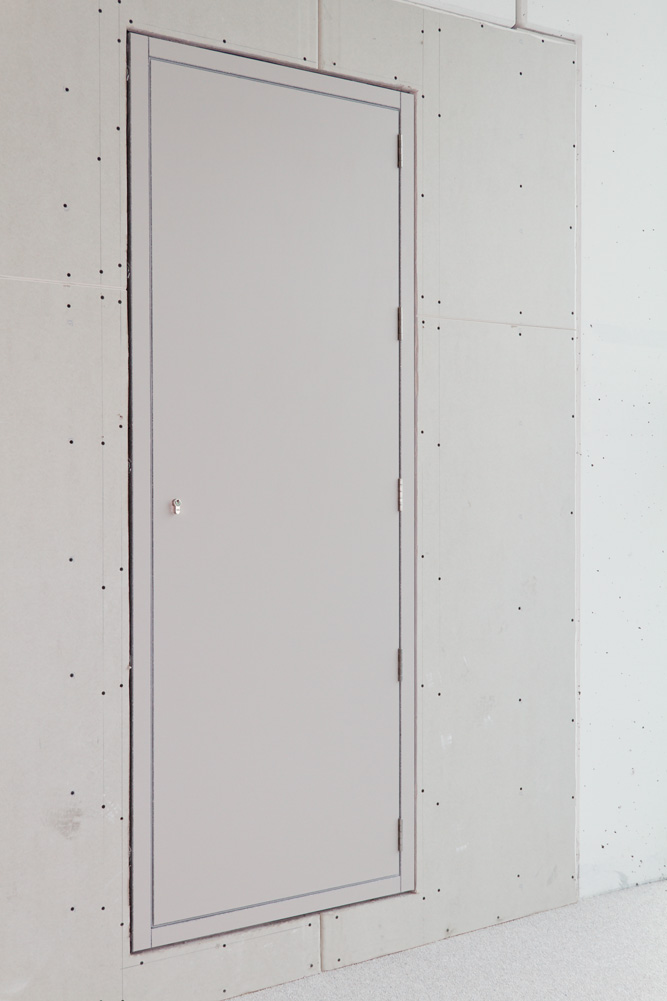

Revisionsverschluss eingebaut in einer GKF-Schachtwand

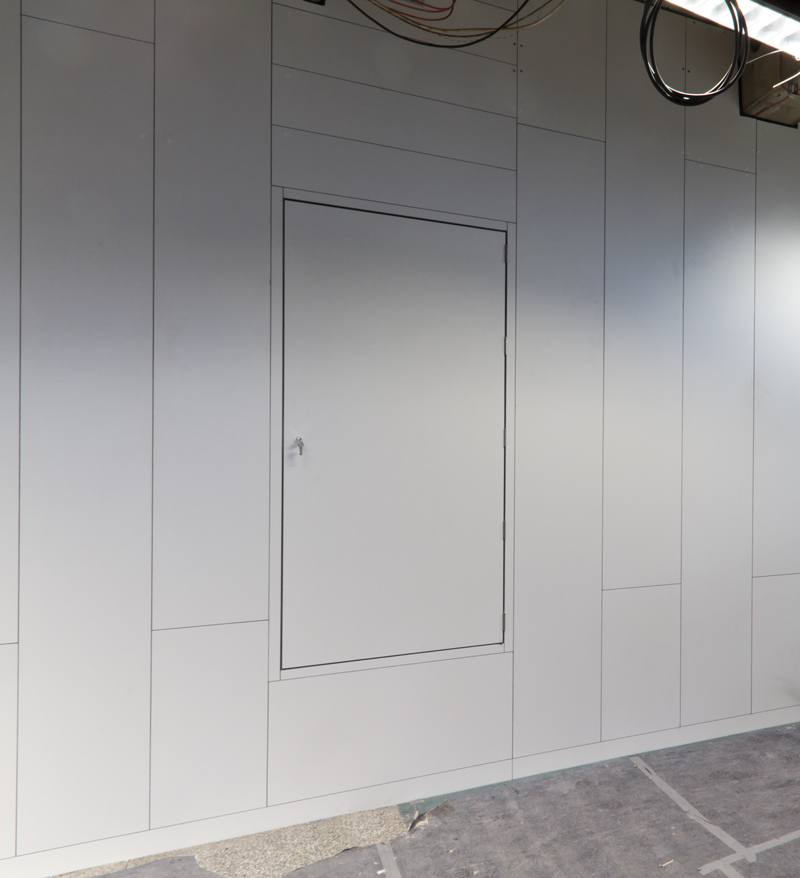

Revisionstür eingebaut in PRIOWALL

Revisionsöffnungsverschlüsse oder Feuerschutzabschlüsse (-türen) in Installationsschächten?

Wurde Ihnen schon mal eine Brandschutztür zur Verbauung im Schacht angeboten? Haben Sie schon einmal eine Brandschutztür im Schacht verbaut?

Mit einem Blick in die jeweiligen Zulassungen können Sie die jeweiligen Anwendungsbereiche direkt zuordnen:

Revisionsöffnungsverschlüsse
Revisionsöffnungsverschlüsse

Anwendungsbereich:
Auszug Zulassung Z-6.55-…: „Die allgemeine bauaufsichtliche Zulassung gilt für die Herstellung des … als Abschluss einer Revisionsöffnung in einem feuerbeständigen Installationsschacht. Der Revisionsabschluss verhindert … den Durchtritt von Feuer und Rauch vom Schachtinneren nach außen über mindestens 90 Minuten.“(Schachtabschlüsse)
Feuerschutzabschlüsse
Feuerschutzabschlüsse

Anwendungsbereich:
Auszug Zulassung Z-6.20-…: „Der Feuerschutzabschluss ist in brandschutztechnischer Hinsicht zur Verwendung in Innenwänden/an Bauteilen im Innenbereich nachgewiesen. Der Feuerschutzabschluss darf nur in Wände/an Bauteile gemäß … eingebaut/angeschlossen werden.“ (Durchgangstür)

Weitere Informationen zu den Unterschieden zwischen Revisionsabschlüssen zur Verbauung in Installationsschächten und Feuerschutzabschlüssen zur Trennung von Räumen und Brandabschnitten finden Sie hier.

Sie werden sehen, dass Feuerschutzabschlüsse, die landläufig Brandschutztür genannt werden, andere Kriterien erfüllen als Revisionsabschlüsse.
